スピンコーター:半導体製造の秘密兵器!?その重要性と技術とは!?

半導体製造の心臓部!高速回転で均一な薄膜を形成するスピンコーター。その仕組み、メリット、デメリット、そして膜厚制御の秘密を解説。日本の技術力が支える半導体製造の舞台裏をのぞいてみよう!

スピンコーター:半導体製造の秘密兵器!?その重要性と技術とは!?

📘 この記事で分かる事!

💡 半導体製造におけるスピンコーターの役割と重要性を解説します。

💡 スピンコーターの原理と、塗布ムラを防ぐための技術を紹介します。

💡 具体的な事例を交えながら、半導体製造におけるスピンコーターの重要性を理解します。

それでは、最初の章に移りましょう。

スピンコーター:半導体製造における重要な技術

半導体製造で重要なスピンコーターの役割は?

薄膜を均一に塗布する

スピンコーターは、半導体製造において非常に重要な役割を担っているのですね。

スピンコーターの塗布ムラを防ぐためのベストプラクティス
スピンコーターの塗布ムラを防ぐためのベストプラクティス

✅ 本記事は半導体製造におけるスピンコーターの重要性と、塗布ムラを防ぐためのベストプラクティスについて解説しています。

✅ 記事では、スピンコーターの原理、塗布ムラの原因、そして具体的な対策方法が紹介されています。

✅ 特に、装置の定期的なメンテナンス、薬液の選定・調整、適切なスピン速度の重要性が強調されています。

さらに読む ⇒Semicon Hub出典/画像元: https://www.semicon-hub.tech/best-practices-preventing-spin-coater-coating-unevenness/

なるほど、スピンコーターの仕組みや重要性がよく分かりました。

特に、塗布ムラを防ぐための対策は、実用的で参考になりました。

スピンコーターは、半導体製造において液体材料を基板に均一に塗布するプロセスに使用される重要な装置です

このプロセスは、半導体デバイスの性能を決定づける薄膜の均一性と品質を確保する上で不可欠です。

スピンコーターは、高速回転する基板に液体材料を滴下し、遠心力を利用して液体を均一な膜として広げます。

この技術は、フォトレジスト塗布や薄膜形成など、さまざまな用途で用いられています。

スピンコーターは、半導体製造において精度の高い薄膜形成を可能にし、日本の技術力を世界に示す重要な要素となっています。

ええ、スピンコーターは半導体製造において非常に重要な装置で、塗布ムラを防ぐことは、高品質な半導体製造には欠かせません。

スピンコーターの役割と重要性

半導体製造で薄膜を均一にする技術は?

スピンコーターです

スピンコーターは、半導体製造における重要な装置の一つであることが分かりました。

レジスト塗布】スピンコートとは?装置の原理
レジスト塗布】スピンコートとは?装置の原理

✅ スピンコートは、高速回転によって薬液をウェーハ上に均一に塗布する技術であり、半導体製造における洗浄やレジスト塗布に広く用いられています。

✅ スピンコートは、数nm~数10μmの幅広い膜厚を成膜可能で装置構成が簡便なためコストが安いというメリットがあります。しかし、遠心力により薬液のほとんどがロスするというデメリットも存在します。

✅ レジストを均一に塗布するためには、ウェーハ温度、薬液温度、排気流量などを適切に制御する必要があります。また、スピンコートによって生じるエッジビードや裏面のレジストは、エッジリンスやバックリンスによって除去されます。

さらに読む ⇒ Semiジャーナル出典/画像元: https://semi-journal.jp/basics/process/spin-coat.html

半導体製造において、スピンコートが重要な役割を果たしていることがよく分かりました。

特に、膜厚の均一性を保つための技術は、高度な技術力が必要だと感じます。

スピンコーターは、半導体製造において、膜厚の均一性を保つために不可欠な技術です。

この技術は、液体の材料を基板上に滴下し、高速回転させることで、均一な薄膜を形成します。

半導体製造におけるスピンコーターの役割は、高品質な半導体を製造するために重要な要素です

スピンコーターは、フォトレジストの塗布や絶縁膜の形成など、多くの工程で採用されています。

この技術は、日本の半導体業界でも広く用いられており、薄膜技術の進歩と半導体製造における品質向上に貢献しています。

いやぁ、スピンコートって奥が深いなぁ。あの回転数で均一に塗布する技術は、まさに職人技やな。

スピンコートの工程と特徴

スピンコートとはどんな技術?

ウェーハに薬液を均一塗布

スピンコートの工程と特徴について、詳しく解説していただきありがとうございます。

半導体製造プロセス入門】リソグラフィー装置の基本② (コーター/現像装置/アッシング装置)

公開日:2024/05/28

半導体製造プロセス入門】リソグラフィー装置の基本② (コーター/現像装置/アッシング装置)

✅ リソグラフィー装置には、露光装置以外にもレジスト塗布装置(コーター)、現像装置(デベロッパー)、アッシング装置などがあります。

✅ コーターはウエハーにレジストを均一に塗布する装置で、回転式のスキンコーターが一般的です。現像装置は露光後のレジストを現像液で処理する装置で、構造はコーターに似ています。

✅ アッシング装置は不要になったレジストを酸素プラズマで燃やして除去する装置で、ウエットプロセスよりも主流となっています。

さらに読む ⇒アイアール技術者教育研究所出典/画像元: https://engineer-education.com/semiconductor-processes-14_lithography_coater-developer-ashing/

スピンコートの工程や特徴がよく分かりました。

特に、膜厚を決定する要因について、具体的な説明が分かりやすかったです。

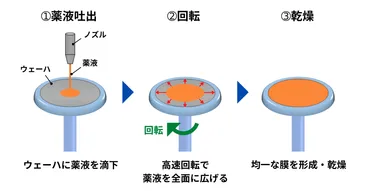

スピンコートは、ウェーハの中心に薬液を滴下した後、高速回転させることでウェーハ上に均一に薬液を塗布する工程です。

半導体製造工程において、洗浄とレジスト塗布で多用されています。

メリット 数nm~数10μmの幅広い膜厚を成膜可能 装置構成が簡便で、真空プロセスを用いないためコストが安いデメリット 遠心力により薬液のほとんどをロスする 膜厚を決定する要因スピンコーターによるフォトレジスト塗布の膜厚は、回転数、レジストの粘性、乾燥速度によって制御可能です

回転数 高いほど膜厚は薄くなります。

レジストの粘性 高いほど膜厚は厚くなります。

液の蒸発速度 速いほど、粘度が増加しやすく膜厚は厚くなります。

スピンコートって、回転数とか粘度とか、いろんな要素が関係しているんですね。難しいけど、興味深いです!

スピンコートにおける環境制御とエッジリンス・バックリンス

レジスト塗布で重要な環境制御は?

温度と流量制御

スピンコートにおける環境制御とエッジリンス・バックリンスの重要性について、詳しく解説していただきありがとうございます。

第5章 5. エキシマレーザーリソグラフィ

公開日:2022/04/13

第5章 5. エキシマレーザーリソグラフィ

✅ エキシマレーザーは半導体製造に用いられるリソグラフィに重要な光源となっている。

✅ 近年では、ArFエキシマレーザーリソグラフィが量産化され、次世代リソグラフィ技術としてArF液浸リソグラフィが注目を集めている。

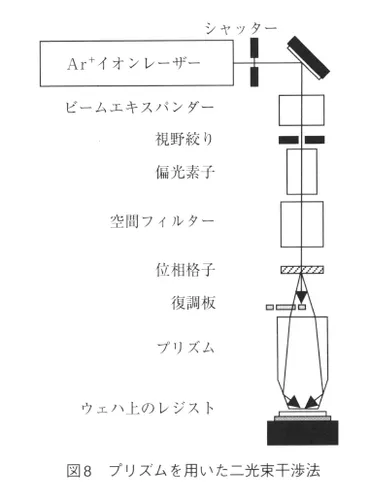

✅ 本稿では、エキシマレーザーリソグラフィの基本原理から最新動向、二光束干渉法やQCM法などの評価方法まで解説する。

さらに読む ⇒オプティペディア出典/画像元: https://optipedia.info/laser/process_handbook/pro_handbook_5th_section/5th_5/

スピンコートにおける環境制御やエッジリンス・バックリンスについて、改めて重要性を認識しました。

これらの工程は、高品質な半導体製造に欠かせないものだと感じます。

レジストを均一に塗布するためには、ウェーハに均一にレジストを塗布するには、ウェーハ温度、薬液温度、排気流量の塗布環境制御が重要です。

ウェーハ温度 高いほど、レジストの乾燥が促進され、粘度が上昇し膜厚が増加します。

薬液温度 高い場合も、溶媒が蒸発し、粘度が上昇し膜厚が増加します。

排気流量 高い場合、ウェーハ外周部の乾燥が促進され外周部の膜厚が増加します。

スピンコーターを用いてレジストを塗布すると、表面張力でエッジのレジストが盛り上がります(エッジビード)。

また、レジストが裏面にも回りこみます。

エッジリンス ウェーハ外周部のレジスト盛り上がりを除去する工程です。

バックリンス ウェーハ裏面外周部に回り込んだレジストを除去する工程です。

エッジリンス・バックリンスは、露光での発塵やフォーカスずれを防ぐために必要です。

環境制御とかエッジリンスとかバックリンスとか、細かいところまで気を配らないといけないんやなぁ。半導体製造ってほんまに大変やな。

本日は、スピンコーターについて、詳しく解説していただきありがとうございました。

🚩 結論!

💡 スピンコーターは、半導体製造において薄膜を均一に塗布する重要な技術です。

💡 塗布ムラを防ぐために、装置のメンテナンスや薬液の選定、適切なスピン速度が重要です。

💡 スピンコーターは、日本の半導体製造技術を支える重要な要素の一つです。
